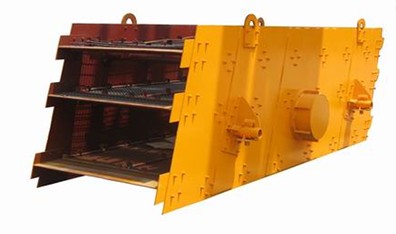

振动筛图纸怎么看？

文章出处：原创责任编辑：admin 人气：3547 发表时间：2016-04-15 03:04

天丰振动做为振动筛分生产厂家，无论是技术人员还是销售人员都会与图纸打交道。而振动筛图纸主要是技术人员用于交流的语言，不是人员看振动筛类的图纸是有困难的，乍一看似乎看得出个所以然来，仔细一看，又好像不是那么回事。做为振动筛销售人员，即使我们对图纸不是很精通，但是简单的图纸也应该看得懂，只有自己懂的多了，自己销售起产品来才会更加的顺利。

既然知道图纸这么重要，今天就给大家分享了一下怎么样才可以看懂振动筛图纸？

1.确定图纸的种类。

振动筛图纸有很多种类，分装配图、简图、原理图、零件图等，首先要确定你拿到的是一张什么图纸，你才知道图纸表达的是什么对象，表达了那些方面，表达到什么程度。

　　
2.读取对象信息。

图纸虽然每个人、每个公司都不会相同，但都遵循我国的制图标准，一张图纸做出来就是为了给人看的，要是特殊的地方太多，别人没法看就失去了它的意义。首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等信息，这些信息的位置可以参看手册相关部分的内容。

　　

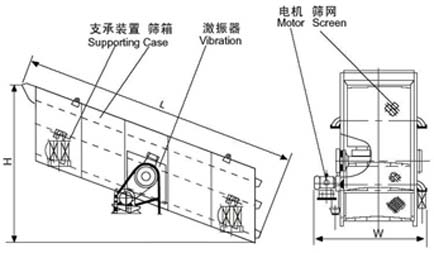

3.确定视图。

如果是原理图等类型的非“标准”图纸，就没有严格的视图这个概念了。标准的图纸很少都有一个视图的。视图的概念来源于画法几何的投影，这个知识也可以看看手册的相关内容，简单的说，我们我国的制图标准，一个物体，正面看到的称之为主视图，左边看到的称之为左视图（摆放在主视图右边），顶上看的称之为俯视图（放在主视图的下边），以及剖视图等等很多的视图的概念。反映在图纸是，视图就是一块“东西”，块与块间不会有尺寸、文字、线条等内容联系起来他们，中间就是空白的。有建筑等视图能力的人对这些概念不会陌生的，都是通用的。

　　
4.分清主体与标注注解。

确定了有几个视图，分别是什么视图，之后就要分清主体（暂且这样叫吧，这词我发明的），主体就是描述机械零部件的那些线条（实际的零部件二维世界里就是些线条），这个根据线的粗细就能分出来了（细线都是标注线），主体的线只有粗实线（粗细可以相对比较来判断，标准里面粗细也有标准的）、粗虚线和剖面线。

　　
5.由主体还原零部件的实际样子。

这是视图的关键点，其他的都可以看看书、翻翻手册搞定，只有这个，需要积累和空间想象能力的，不能还原实际零件的样子，就会出现那个笑话说的挖个井却造了个烟囱。还原的时候如果有困难，可以仔细确定每个视图到底是什么视图（包括剖视图等表达方法），辅助尺寸标注（例如R代表半径，那条线就是个圆弧（面），这些标注在手册里面有，也比较简单。

　　
6.确定零部件尺寸。

这个可以大概的看一下，有个大概的概念就行了，如果是制造者，到用到的时候再去看。

　　
7.内外行分界线。

到这里，只要你看过图纸，并研究过机械设计手册里面的有关图纸表达的内容，你算是看得懂图纸的外行了，就像你看了一份房子的图纸后，你知道了房子的户型结构，大小了，不想深入的可以到此为止。然而，机械类的图纸信息，远远不止这些。

　　
8.入行机械识图。

图纸（这里说的都是标准的图、原理图等不做介绍）表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据，入行前已经看到了材料和结构部分，后面接着讲其他信息，由于机械类的信息几乎全部都在图纸里面，光看机械设计手册就上千页，所以这里不能全部分享完经验，只能是入行的经验。

　　
9.精度。

振动筛类的尺寸（例如一个圆柱的直径）不只是一个尺寸而已，无论标注了公差（±0.XX这样的）还是没有标注的尺寸都是一个范围，这就是机械的（尺寸）精度，这个概念要一直都有。因为振动筛的零部件一般都是大批量生产的，需要精度来控制每一个零件（他们不可能一样大小，存在误差）的尺寸在的范围。同样的，零部件还有形位公差（也是标注不标注都是存在的）。未标注的精度（公差）在我国标准里面都有规定，有的图纸技术要求里面会写明，精度是机械零部件的灵魂，这需要的积累，对照手册里面可以学习懂每一个图纸上的精度信息。

　　
10.工艺。

工艺简单的说就是如何制造（组装）这个零部件的方法，振动筛图纸虽然没有工艺（过程）的直接信息表达，但是它却包含了基本的工艺。一个零部件设计出来，加工不出来是没有任何意义的，如何加工是设计者考虑过的事情，在图纸里面也会有表达。

　　
粗糙度：粗糙度决定了使用要求，同时也限定了加工方法的要求。

　　
精度：比如一个要素（一个装轴承的内孔）的尺寸、位置、形状公差及其粗糙度要求，会隐含对它的加工工艺要求（磨削）。

　
热处理：热处理使得加工可行，性能达到了使用要求。

　　
表面处理：表面处理一般会在技术要求里面提出。
