YBS系列振动摇摆筛

YBS系列振动摇摆筛

产品分类: 精细筛分系列
摇摆筛是为了满足大产量、高密度筛分的厂家而设计的一种筛分机。简单的筛分是双眼注视双手筛分。
订购热线:15516627803

天丰公司生产的摇摆筛概述

  YBS系列振动摇摆筛是为了满足大产量、高密度筛分的厂家而设计的一种筛分机。简单的筛分是双眼注视双手筛分。YBS系列摇摆筛就是对此的机械模拟。它模拟了人工筛分运动的原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),适合精细与超细范围的粉末与微粒状物料,以及适合难以处理的物料。

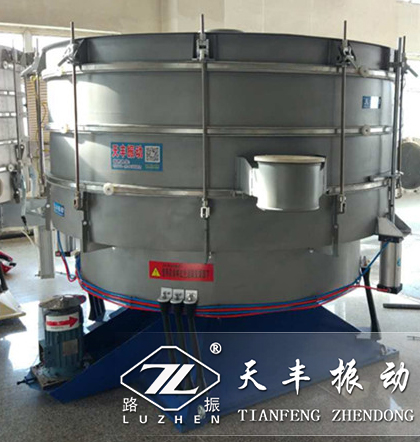

天丰公司生产的摇摆筛

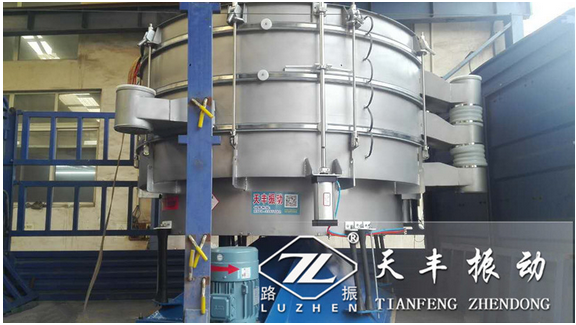

天丰公司生产的摇摆筛

摇摆筛工作原理

  YBS系列振动摇摆筛是一种仿人工摇动的低频旋振筛。其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的。再配合筛分附件可得到更加理想的筛分效果。适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

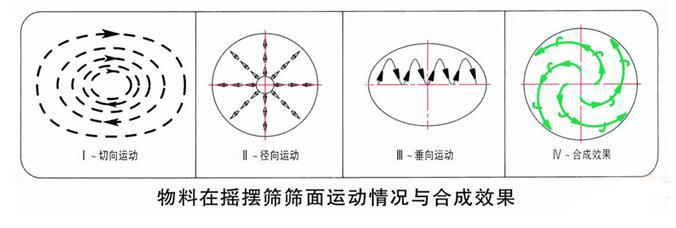

物料在摇摆筛筛面运行情况与合成效果


摇摆筛结构图

摇摆筛结构图

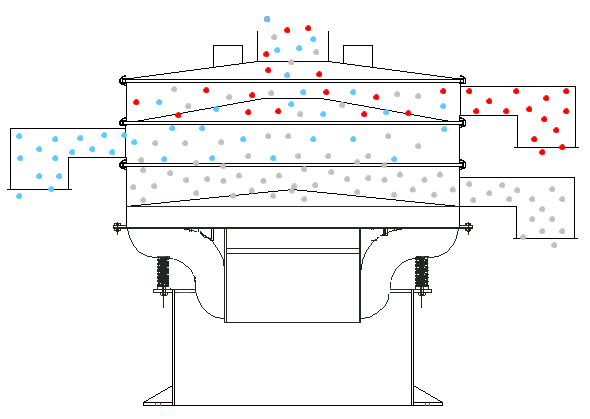

摇摆筛运行动态图


摇摆筛动态图

摇摆筛技术特点

  高达5倍的单位面积产出;可以到6级分离,筛分精度高达90%-95%;使用硅橡胶球、超声波清网装置系统,筛孔不会堵塞。密闭除尘,加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。



    1、设计精巧,结构好,有利于提高设备使用寿命,降低运行及维修成本。

    2、采用低频率,小负荷工作,动力系统对设备及物料作用小。

    3、设备相对体积小,重量轻,安装简单,维修方便且动力消耗少,噪声污染小。

    4、相对处理量大,筛分效率高,摇摆筛筛分精度一般在95%以上。

    5、全封闭结构,而且密封效果好,基本不存在物料粉尘污染现象。

    6、出料口可在360°圆周内任意调定,便于工艺布置。

    7、筛网更换方便,可满足一般物料的干,湿式分级要求。

    8、筛面可方便地加设清网装置,可解决筛面堵塞问题。


摇摆筛适用行业

   化工行业:树脂、涂料、工业、药品、化妆品、油漆、中药粉等。

   食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

   金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

   其它行业:废油、废水、染整废水、造纸、助剂、活性炭等。

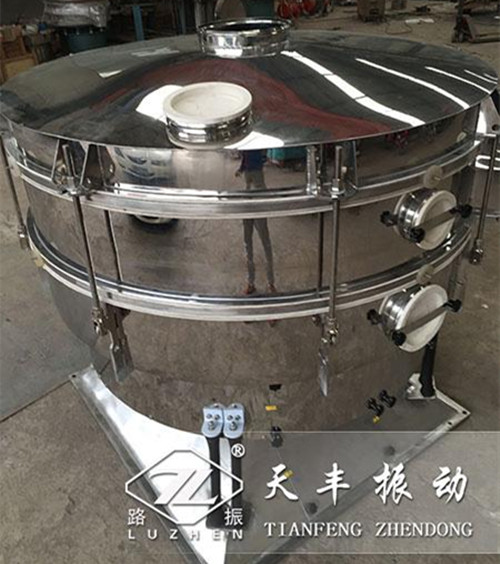

不锈钢摇摆筛

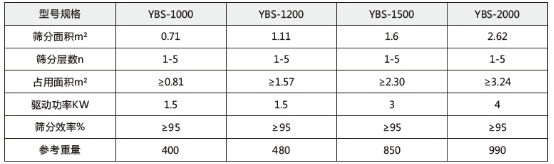

摇摆筛技术参数

技术参数


天丰摇摆筛发货照片

摇摆筛装车
摇摆筛刚装上车

天丰公司生产的摇摆筛发货照片
摇摆筛设备装好准备发车

摇摆筛发货
摇摆筛出厂图
