TLZS系列直线振动筛

TLZS系列直线振动筛

产品分类: 精细筛分系列
TLZS系列直线振动筛,由振动电机、筛箱、筛网、传振体、减振装置组成,用于粉状或颗粒状干式物料的筛分或液体物料的过滤,筛分最细可达到325目/英寸。
订购热线:15516627803
关于天丰公司生产的直线振动筛概述

    TLZS系列直线振动筛,由振动电机、筛箱、筛网、传振体、减振装置组成,用于粉状或颗粒状干式物料的筛分或液体物料的过滤,筛分最细可达到325目/英寸。采用角度可调控的激振源,根据客户筛分过滤要求可单层或层使用,最多可达到五层。筛框一般为木质结构,若筛分腐蚀性物料时,与物料接触部分可以采用不锈钢制作。广泛用于塑料,磨料,化工,医药,建材,粮食,碳素,化肥等行业。

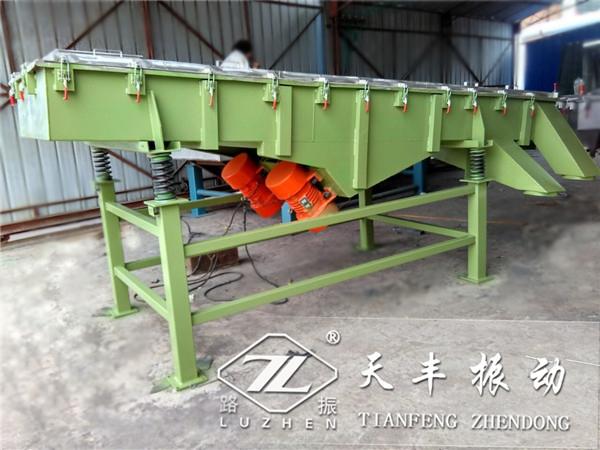

天丰生产的直线振动筛
直线振动筛—筛分精度高、处理量大、结构简单


直线振动筛工作原理

    当纵向安装在筛体上的两台振动电机两端的偏心块便产生额定激振力,其产生在横向的激振力相互抵销,其纵向的激振力通过传振体传递到整个筛面上,从而使筛面上的物料受其激振力而在筛网面上向出料口方向跳跃运动。小于筛孔的物料通过筛孔落到下层,大于筛孔的物料经连续跳跃后,经出料口流出,由于筛分过程合理,可将物料经振动筛分级后,取得几种不同颗粒的物料,完成物料的分级。

直线振动筛产品结构

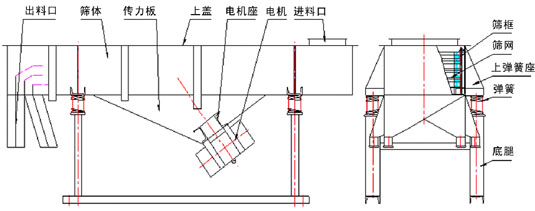

直线振动筛结构图

    本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

    1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
     7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

1240型直线振动筛

直线振动筛动画演示
直线振动筛技术特点

    1、噪声小,耗能少,效率高,造价低。
    2、筛分精度高,无粉尘污染,有利于环境保护。
    3、可更换多种筛网,使用寿命长。

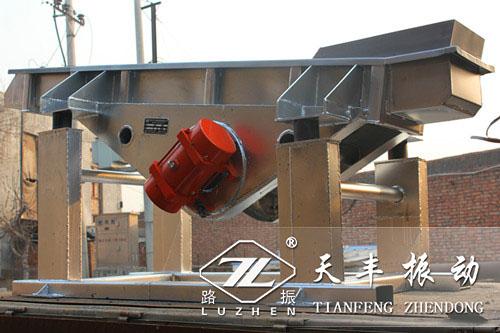

不锈钢直线振动筛

适用行业

    分干粉粒状型,液体型。
    化工专用筛:树脂,颜料,医药,药品,化妆品,消火剂,塑料,橡胶等陶瓷、耐火材料专用筛。
    陶瓷耐火材料专用筛:研磨料、磨料、玻璃、氧化铝、瓷泥浆、粘土泥浆、耐火材料、石英砂、钛粉、粉等。
    食品专用筛:糖、味精、食盐、果汁、淀粉、奶粉、粮食、豆浆、蛋粉各种蛋白粉等。
    冶金专用筛:矿石、氧化钛、氧化锌、铸造砂、冶金粉末超硬合金、电磁材料、铝粉、各种金属粉粒等。
    其它:碳黑、碳素、助溶剂、活性炭、木粉珍珠等。
    液体专用筛:油漆、涂料、以及有粘度的液体。

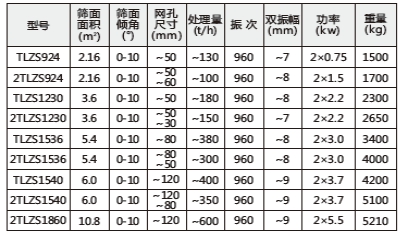

直线振动筛技术参数

技术参数

直线振动筛产品使用与维修指导

    1、本机应装设电气保护装置。
  2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
  3、当电机旋转方向不符合要求时,调整电源相序即可。
  4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
  5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
  6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

客户定制的加长型直线振动筛
客户定制的加长型直线振动筛

直线振动筛产品日常保养

   1、启动前:

      (1)检查粗网及细网有无破损;
      (2)检查运输支撑是否拆除。

   2、启动时:

      (1)注意有无异常杂音;

      (2)电流是否稳定;
      (3)振动有无异状。

   3、使用后:每次使用完毕即清理干净。

直线振动筛产品定期保养

    定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

天丰生产的直线振动筛

备注:

    1、天丰公司可根据客户需求设计生产,并提供现场勘测、技术图纸、安装售后等系列服务。
    2、天丰公司对提供的产品图片、技术参数等资料保留最终的解释权并以生产实物为准。
    3、天丰公司销售热线:15516627803  0373-3338461
