详说天丰直线振动筛工作原理
文章出处：原创
责任编辑：admin
人气：2911
发表时间：2016-01-29 03:19
直线振动筛的工作原理简述：
该机利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。
直线振动筛的工作原理详述：
1、直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。
2、其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的，可用于流水线中实现自动化作业。
3、直线振动筛具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数400目，可筛分出7种不同粒度的物料。

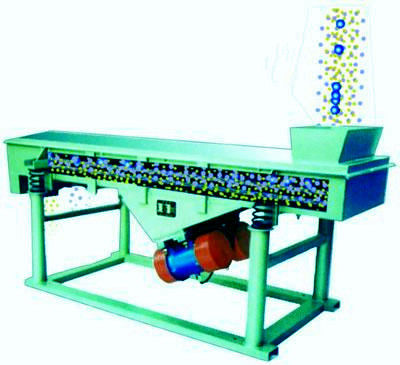

直线振动筛原理图
直线振动筛原理图
直线振动筛与圆振动筛相比，有以下特点：
1、由于筛面水平安装，筛子的安装高度减小。
2、由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳动和下落过程中受到压实的作用，有利于脱水、脱泥和重介质选矿时脱去重介质。亦可用于干式筛分及磨矿流程中的粗磨段代替螺旋分级机进行检查分级等作业中。
3、筛面振动角度通常为450。
4、构造比较复杂，振幅不易调整，振动器质量大。
天丰直线振动筛适用行业：
分干粉粒状型，液体型。
化工专用筛：树脂，颜料，医药，药品，化妆品，消火剂，塑料，橡胶等陶瓷、耐火材料专用筛。
陶瓷耐火材料专用筛：研磨料、磨料、玻璃、氧化铝、瓷泥浆、粘土泥浆、耐火材料、石英砂、钛粉、粉等。
食品专用筛：糖、味精、食盐、果汁、淀粉、奶粉、粮食、豆浆、蛋粉各种蛋白粉等。
冶金专用筛：矿石、氧化钛、氧化锌、铸造砂、冶金粉末超硬合金、电磁材料、铝粉、各种金属粉粒等。
其它：碳黑、碳素、助溶剂、活性炭、木粉珍珠等。
液体专用筛：油漆、涂料、以及有粘度的液体。
直线振动筛（直线筛）产品结构以及各部分功能说明：
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

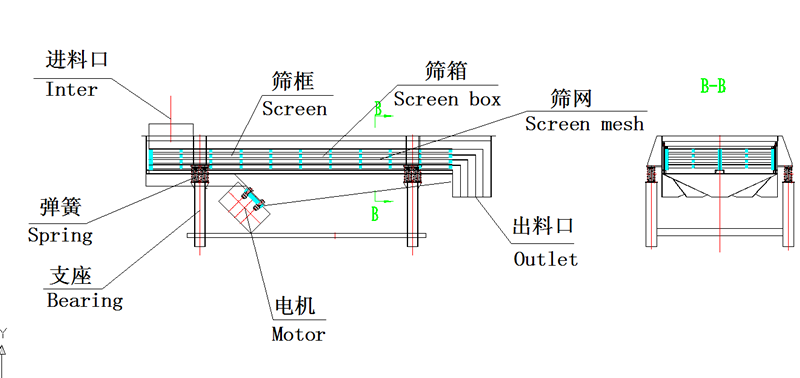

直线振动筛结构图
直线振动筛结构图
直线振动筛（直线筛）产品使用与维修指导：
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承 时，电机没有安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
直线振动筛（直线筛）产品日常保养：
1、启动前：
（1）检查粗网及细网有无破损
（2）检查运输支撑是否拆除。
2、启动时：
（1）注意有无异常杂音
（2）电流是否稳定
（3）振动有无异状
3、使用后：每次使用完毕即清理干净.
直线振动筛（直线筛）产品定期保养：
定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
