方形摇摆筛结构原理、筛分特点及技术参数

文章出处:原创 责任编辑:admin 人气:50 发表时间:2022-09-19 00:54
一、产品介绍
方型摇摆筛是一种筛体做水平圆周回旋运动的仿人工筛分设备。该设备可根据客户需求做各种网层数目与组合的变化。因其工作状态稳定运行中不产生上下振动,从而使该产品具有产量大、精度高、筛网寿命长、故障率低等技术特点。全封闭的结构,符合工作环境的环保要求;几乎没有对地面基础的垂直冲击载荷,使得该系列筛分机有更广阔的市场应用环境。它广泛用于化工、冶金、金属粉末、矿物粉末、铝粉、铁粉、食品、盐、糖、磨料、饲料、塑料等行业。尤其适用于重碱、食盐、树脂、复合肥、大小颗粒尿素、饲料、还原铁粉、氧化锆、陶粒、重晶石、机制砂、石英砂等。

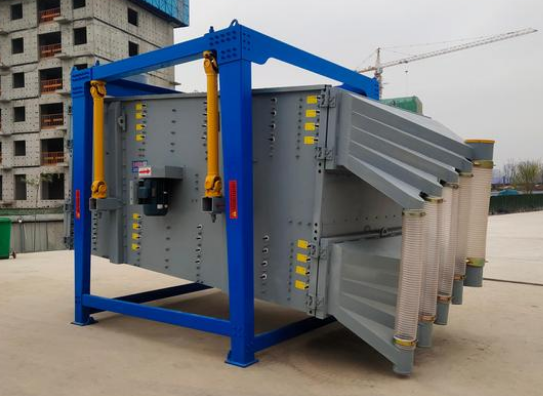

方形摇摆筛

二、工作原理
从摇摆筛的筛箱运动轨迹可以看出,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是绕固定轴,方向呈规律变化的惯性力,其本质是有偏心轮绕定轴转动所形成的往复惯性力。筛体与水平面有4.5°-5.5的倾斜角,使小于网孔的物料快速透过筛网到达下层筛面。物料经过连续的多层筛分,从多个出料口分级并通过的设计使相同目数的物料在出料口汇于一处,完成筛分。

三、结构组成
方形摇摆筛主要是由筛箱、筛网、变速器、电机、筛架、支撑架和减振装置、自动清理系统等组件构成。

四、筛分特点
1、组合圆周、椭圆、直线三种运动方式,筛分效果好,适合多种物料筛分
2、所有部件的使用周期长,不漏料;24小时连续运转维修护要求极低。
3、硅树脂、橡胶制密封垫安装方便,防尘,密封效果,筛机振动小、噪音低。
4、筛分量大,的多层分级设计,一机分两组,一台抵多台使用,产量翻倍。
5、柔性筛分,加速度比普通振动筛低4-5倍,使用寿命提高,从而减少维修成本。
6、防堵眼,筛网下方格中的弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁,撞击产生的振动有助于物料的分离和粘在一起的颗粒的分离。

五、应用行业
方形摇摆筛产品的应用范围:化工行业,树脂、涂料、工业药品、化妆品、油漆、中药粉等。食品行业,花生、干果、杏仁、瓜子、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业,铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂、 机制砂、天然砂、珍珠岩、白云石、方解石 、石粉等。

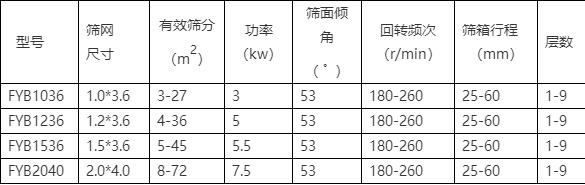

六、技术参数
振动筛型号

七、分层组合
振动筛有多少层
