振动筛图片和结构图以及工作原理

文章出处:原创 责任编辑:admin 人气:30144 发表时间:2018-08-13 07:12
      随着我国的不断发展壮大,工业化进程不断加快,矿山机械行业以及振动筛行业近年来发展迅猛,根据客户常提问的有关振动筛图片、振动筛结构图、振动筛型号及振动筛工作原理做出如下的图示,方便用户查阅。

  一、振动筛型号:

  1、三次元旋振筛型号:TS600、TS800、TS1000、TS1200、TS1500、TS1800、TS2000
  2、直线振动筛型号有:TLZS525、TLZS530、TLZS1025、TLZS1030、TLZS1035、TLZS1225、TLZS1230、TLZS1235、TLZS1530、TLZS1535、TLZS1545

  二、振动筛图片:

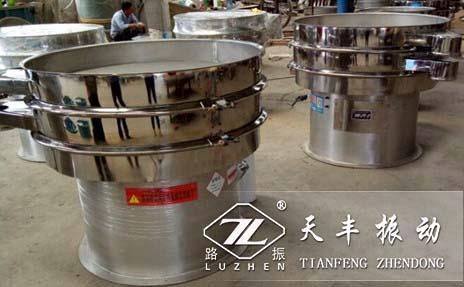

  1、振动筛实物图片

振动筛实物图片


  2、全不锈钢振动筛图片

全不锈钢振动筛

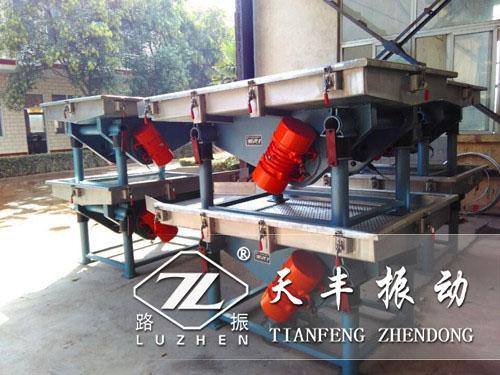

  3、直线振动筛图片:

直线振动筛图片

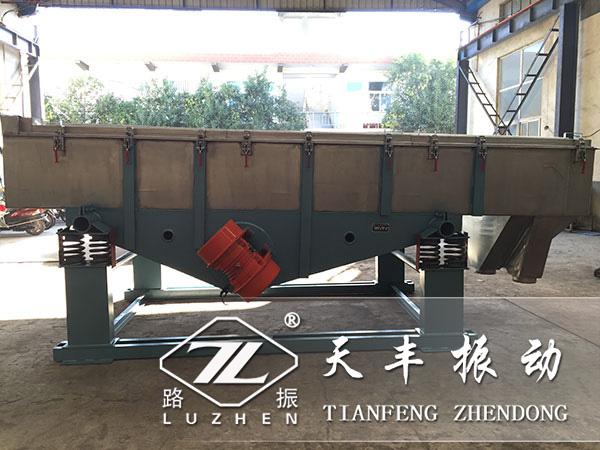

  4、不锈钢直线筛图片:


不锈钢直线振动筛图片

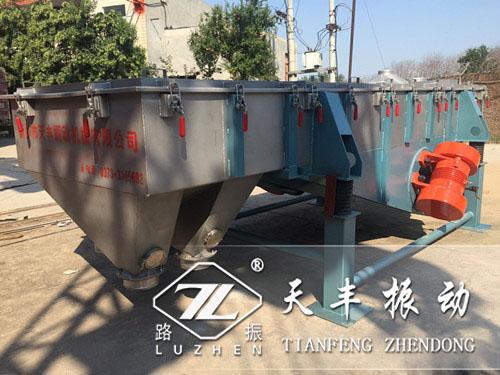

  5、脱水振动筛图片

                                                 脱水振动筛图片

  三:振动筛结构图:

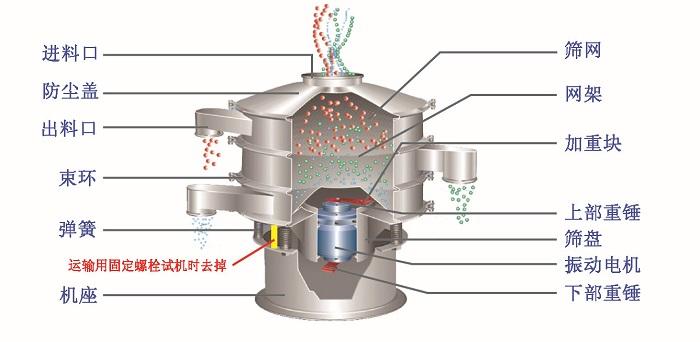

  1、旋振筛/三次元振动筛结构图

振动筛结构图

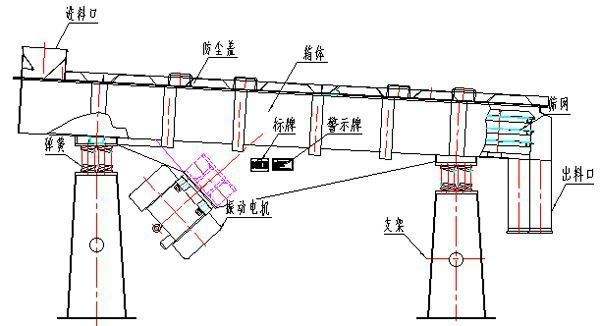

  2、直线振动筛结构图:

直线振动筛结构图


  四:振动筛工作原理

  1、旋振筛/三次元振动筛工作原理

       该系列振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹。可以对物料进行精筛分、概率筛分等。

  2、直线振动筛工作原理

       直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。
